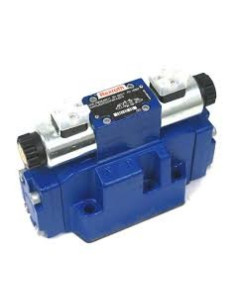

R901080787 H-4WEH 25 H6X/6EG24N9ETK4/B10D3 - Rexroth

Le distributeur du type 4WEH est un distributeur à tiroir à commande électrohydraulique. Il règle le démarrage, l'arrêt et le sens de flux d'un débit. Le distributeur se compose essentiellement du distributeur principal avec le corps, du tiroir de distribution principal, d'un ou deux ressorts de rappel et, et du distributeur pilote à un ou deux électroaimants. Le tiroir de distribution principal du distributeur principal est maintenu en position neutre ou initiale par ressorts ou par application de pression. En position initiale, les deux chambres à ressort et sont liées, à pression atmosphérique, avec le réservoir par l‘intermédiaire du distributeur pilote. La conduite de commande alimente le distributeur pilote en huile de commande, l'alimentation pouvant être interne ou externe. L'actionnement du distributeur pilote, par exemple par l'électroaimant déplace le tiroir pilote vers la gauche, ce qui a pour effet de mettre la chambre à ressort sous pression de commande, la chambre à ressort restant hors pression. La pression de commande agit sur la face gauche du tiroir de distribution principal et le déplace contre le ressort. Ainsi, les orifices P et B ainsi que les orifices A et T du distributeur principal sont liés. Quand l'électroaimant est mis hors tension, le tiroir pilote revient en position initiale, ce qui a pour effet de décomprimer la chambre à ressort envers le réservoir. Le retour d'huile de commande se fait de manière interne ou de manière externe. Un dispositif de manœuvre auxiliaire, en option, permet de déplacer le tiroir pilote sans exciter l'électroaimant. Retrouvez chez Synotec, toute la gamme de composants hydraulique Rexroth (pompes, moteurs, distributeurs, valves, filtres…) Nous contacter pour plus d'informations.
